機器規格
型號 G-25/30/32 HA (A) 控制軸名稱 X, Z 可加工棒才最大外徑 25 / 30 / 32 mm 最大車削長度 棒材外徑 x 3 主軸孔 27/34/34 mm 主軸筒夾型式 161E / 163E / 164E 三爪油壓夾頭尺寸(選配) 5 inch X軸行程(半徑/直徑) 340 / 680mm Z軸行程(裝筒夾時) 95mm (筒夾與切斷刀座之間) 主軸馬達 2.2KW 主軸最高轉速 6,000 RMP 控制軸馬達 0.75 KW 外徑刀柄尺寸 16 x 16 mm 固定式內徑刀夾頭 ER16 搪孔刀柄尺寸 20 mm 主軸中心高度 935 mm 機器裝箱尺寸 1,850 x 1,550 x 2,080 mm 機器裝箱重量 1,200 kg ＊註：G-32HA系列之主軸筒夾型式亦可選用進發32型筒夾。
＊ 本公司享有規格變更之權利，恕不另行通知。
標準配件
項 目 1. 新代 / 三菱 / 發那科 控制器 2. 標準工具 3. 冷卻液流量檢知器及泵浦 4. 油壓筒夾 5. 指定單一零件加工用刀具、筒夾等，不包括特殊刀具 6. 刀座(參考相片) 7. 工件接料器 選擇配件
項 目 1. 自動送料機 2. 三爪油壓夾頭(5") 3. 腳踏開關(供單件加工用) 4. 排屑機 5. 油霧收集器 6. 發那科控制器 7. 刀座(參考圖片) 8. 工件輸送帶 -
- 成本效益高，適合長棒材或單件之內外徑加工。
- 依外徑32mm之棒材為基準，內外徑刀共可裝8支刀。
- 櫛式刀具裝設，免除刀塔維修之困擾。
- 成品工件自動落入機器外之工件箱內。
- 左開式滑動安全門設計。
- 左手型切斷刀座(標配: 1個)
- 雙刀位外徑刀座(刀柄徑向安裝) (標配: 2個)
- 固定式內徑刀ER16筒夾座 (標配: 3個)
- 20mm 孔徑單刀位內徑刀座 (標配: 3個)
- ER16筒夾螺母 (標配: 3個)
- 成品收集口
- 外徑刀中心高度調整螺絲
- 成品接料器

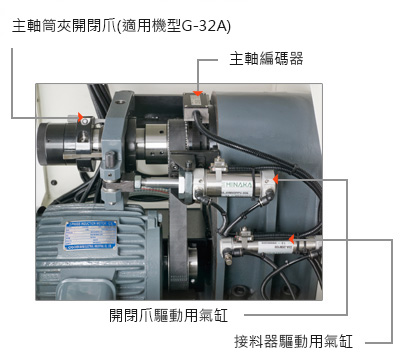

主軸筒夾開閉用油壓缸 ( 適用於機型 G-32HA )
雙刀位內徑刀座(選配)
單刀位內徑刀座(標配3個
固定式內徑刀ER16筒夾座(標配3個)
3刀位內徑刀座(選配)
雙刀位外徑刀座(刀柄軸向安裝)(標配，1個)
刀具中心高度無法調整
固定式內徑刀ER20筒夾座含螺母(選配)
ER16筒夾螺母(標配，3個)
-
